地層壓力預測技術在準噶爾盆地鉆井中的應用

摘 要

摘要：準噶爾盆地東部地區存在多套不同的壓力層系，給鉆井工程帶來了很多困難。地層壓力的準確計算對于合理、經濟地選用鉆井液性能，防止井噴、井漏、井塌等復雜鉆井情況的發生具
摘要：準噶爾盆地東部地區存在多套不同的壓力層系，給鉆井工程帶來了很多困難。地層壓力的準確計算對于合理、經濟地選用鉆井液性能，防止井噴、井漏、井塌等復雜鉆井情況的發生具有重要意義。為此，分析了準噶爾盆地東部地區異常壓力成因機理，認為水熱增壓、烴類生成和黏土礦物轉化不是該地區異常壓力主要成因，欠壓實作用才是造成該地區異常壓力的主要機理。以現場測井資料和實際施工數據為基礎，應用測井資料解釋方法對該地區的A1井等6口井進行了地層壓力預測。結果表明：奇古組以下地層存在異常高壓，鉆井時應提高鉆井液密度來實現平衡鉆井；地層壓力預測值與實測值相對誤差最高為4.3%，預測精度高，達到了指導現場安全鉆井和井控的目的。
關鍵詞：平衡壓力鉆井；地層壓力；預測；測井；準噶爾盆地
0 引言
就鉆井工程而言，地層壓力是近平衡壓力鉆井的依據，對于設計套管程序、合理選用鉆井液密度、減少油氣層污染等方面都具有重要的經濟價值[1～2]。因此，能否進行準確的地層孔隙壓力評價，正確認識鉆井地層壓力環境，已成為急需解決的問題。通過對準噶爾盆地地質構造及地層壓力成因機理的分析，應用測井資料解釋方法對準噶爾盆地東部地區A1井等6口井的地層壓力進行了預測。結果表明，該預測技術具有很強的實用性，計算精度高。
1 地理構造背景及異常壓力成因機理
    準噶爾盆地是我國大型含油氣盆地之一。位于新疆北部，盆地周圍被褶皺山系環繞，西北為扎依爾山和哈拉阿拉特山，東北為古格里底山和克拉美麗山，南面是天山山脈的伊林黑比爾根山和博格達山。盆地平面形狀呈南寬北窄的近三角形，面積為13.4×104km2，平均海拔為500m，沉積巖最大厚度為14000m。準噶爾盆地油氣勘探在區域上主要集中在西北緣、腹部、南緣和準東地區，從板塊劃分上看，盆地位于哈薩克斯坦板塊，西伯利亞板塊和天山褶皺帶之間的三角地帶。準噶爾盆地是晚古生代 中新生代的擠壓復合疊加盆地，經歷了多期構造演化，多期巖漿活動，多源動力作用，其地層壓力分布、成因及其與油氣成藏間的構造格局復雜。
    長期以來，水熱增壓被認為是各種超壓機制中最常見和最有效的一種，但近期科學研究結果表明，在絕大多數沉積盆地的地質條件下，由于溫度隨深度增加而使地層內增加的流體壓力極為有限。準噶爾盆地今地溫場為常溫特征，今地溫梯度為2.4～2.8℃/100m。溫度對地層壓力的影響作用不大。因此，發生水熱增壓的可能性很小。有機質生成烴類，體積增大，可以大幅度地提高已壓實巖層中的壓力。在于酪根的埋藏和生成烴類的過程中，烴類生成特別是低分子烴類的生成所造成的體積膨脹；同時生成的水和烴類等物質在地層中變單相流動為多相流動，引起流體滲透率的降低，最終造成超壓異常。該區生烴潛量總體上較低，干酪根熱降解生成烴類作用不會造成異常壓力的存在。地層中的黏土礦物在高溫條件下所經歷的成巖變化，也就是蒙脫石轉化為伊利石的過程中，其有3個方面的因素引起孔隙流體壓力的增加：①伊利石對孔隙孔道產生堵塞，降低了泥質巖的滲透性；②伴隨這個過程有大量水脫出，所釋放出的水體積可達到原始孔隙體積的15%；③蒙脫石層間吸附水的密度一般高于自由孔隙水。由于自由孔隙水和黏土吸附水之間存在著密度差異，蒙脫石吸附水脫出后必然要膨脹，導致地層產生附加孔隙壓力，隨著上覆沉積地層的迅速增厚，負載增加，流體的排出受阻，促使地層中泥質巖超壓形成。從黏土礦物轉化特征來看，由蒙脫石向伊利石轉化過程脫水作用非該地區的壓力成因。因此，水熱增壓、烴類生成和黏土礦物轉化這3種作用不是該地區壓力成因的主要機理[3～5]。準噶爾盆地東部地區上部地層以泥巖、泥質粉砂巖為主，下部地層以泥巖、泥質粉砂巖，砂礫巖、含礫泥巖、含礫泥質粉砂巖為主。因此，該地區異常壓力成因機理應該是由欠壓實作用造成的。地層壓力預測方法及原理
   聲波測井測量的是彈性波在地層中的傳播時間。聲波時差主要反映巖性、壓實程度和孔隙度。除了含氣層的聲波時差顯示高值或出現周波跳躍外，它受井徑、溫度及地層水礦化度變化的影響比其他測井方法小得多。因此，筆者選用聲波時差來評價和計算地層壓力。：
   聲波測井所記錄的縱向傳播速度主要是巖性和孔隙度的函數，對砂泥巖而言，聲波測井曲線基本上為一條反映孔隙度變化的曲線，在正常壓實情況下，聲波傳播時間將隨埋藏深度的增加而減小，而聲波傳播速度則隨埋藏深度的增加而增大，如遇異常地層壓力過渡帶，泥巖孔隙度增加，聲波時差將偏離正常壓實趨勢線[6]，應用聲波測井資料可以對欠壓實作用產生的異常壓力進行預測。因此，筆者采用聲波時差法對準噶爾盆地東部地區的地層壓力進行預測。用正常壓實泥頁巖井段聲波時差與其對應的埋藏深度按半對數關系回歸，建立聲波時差的正常趨勢線，利用伊頓模型定量求取地層壓力[7]：
    Gp=Gop-(Gop-ρw)(△tn/△t)n    (1)
式中：Gp為地層孔隙壓力當量密度，g/cm3；Gop為上覆巖層壓力當量密度，g/cm3；ρw為地層水靜水壓力當量密度，g/cm3；△tn為正常壓實時的聲波時差值，μs/m；△t為實測聲波時差值，μs/m；，n為伊頓指數，該研究區塊一般取0.45～0.48。
    應用伊頓模型進行地層壓力預測之前應對聲波測井資料進行校核和預處理，盡量減少和消除測井過程中由于其他因素造成的測量數據的偏差和錯誤，以減少不良數據對后續計算分析的影響。然后提取聲波測井?dāng)?shù)據，建立聲波時差趨勢線。正常的地層孔隙壓力系統，其聲波時差趨勢是呈現下降趨勢的，將聲波時差取對數后可以建立聲波時差(△t)與井深(H)的關系，如式(2)所示：
    lg△t=AH+B    (2)
式中：△t為深度H處的地層聲波時差，μs/m；A、B為系數。
    從式(2)中可以直觀地看出：lg△t與H呈線性關系，斜率是A(A＜0)，在半對數曲線上，正常壓實地層的△t對數值隨深度呈線性減少。如出現異常高壓，△t散點會明顯偏離正常趨勢線。
3 現場應用效果

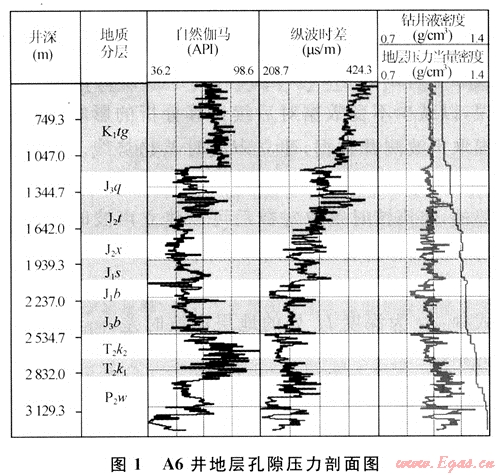

在整體把握準噶爾盆地東部地區的地質特性后，對相關測井?dāng)?shù)據資料進行分析處理，應用上述計算方法，對該地區A1井等6口井的地層壓力進行了計算(表1)，并繪制了A6井全井地層孔隙壓力剖面圖(圖1)。

表1 地層孔隙壓力當量密度計算值與實際值對比表
井號
井深
預測值(g/cm3)
實測值(g/cm3)
相對誤差(%)
A1
2882.00
1.21
1.18
2.54
3254.50
1.18
1.22
3.28
A2
2446.00
1.11
1.16
4.31
3481.75
1.24
1.25
0.80
A3
2018.00
1.17
1.22
4.10
A4
2747.00
1.13
1.15
1.74
3062.50
1.14
1.17
2.56
A5
2924.00
1.25
1.23
1.63
A6
2987.50
1.18
1.21
2.72
    對比分析表1可知，由伊頓法計算的孔隙壓力當量密度值與實際值之間的誤差很小，平均誤差率在2%左右。滿足了工程需要，說明該方法是適合于該地區的地層壓力預測的。
4 結論
1) 準噶爾盆地東部地區異常壓力成因?yàn)榍穳簩?shí)作用造成的。
    2) 用伊頓模型評價準噶爾盆地東部地區異常壓力是合適的，最大誤差為4.3%，滿足了工程需要。
    3) 該地區存在低幅超壓系統，鉆井過程中應使用合適的鉆井液密度來平衡地層壓力，防止鉆井復雜情況的發生。
參考文獻
[1] 張輝，高德利.鉆頭下部未鉆開地層的孔隙壓力隨鉆預測[J].天然氣工業，2005，25(3)：79-80.
[2] 王振峰，羅曉容.鶯瓊盆地高溫高壓地層鉆井壓力預測監測技術研究[M].北京：石油工業出版社，2004.
[3] 羅曉容，肖立新，李學義，等.準噶爾盆地南緣中段異常壓力分布及影響因素[J].地球科學：中國地質大學學報，2004，29(4)：404-412.
[4] 劉震，金博，賀維英，等.準噶爾盆地東部地區異常壓力分布特征及成因分析[J].地球科學，2002，37(增刊)：97-104.
[5] 張啟明，董偉良.中國含油氣盆地中的超壓體系[J].石油學報，2000，21(6)：1-11.
[6] 李新寧，李留中，徐向陽，等.異常地層壓力的形成原因及預測方法[J].吐哈油氣，2006，11(2)：120-126.
[7] 王永清，陳志學，于文華，等.青西油田地層壓力預測技術的研究與應用[J].石油鉆探技術，2005，33(4)：29-31.

(本文作者：李忠慧1，2 樓一珊1，2 王兆峰3 田崢1 朱亮1，2 吳惠梅1，2 1.“油氣鉆采工程”湖北省重點實驗室 長江大學；2.長江大學石油工程學院；3.中國石油新疆油田分公司勘探開發研究院)
