橇裝式LNG汽車加氣站的應用

摘 要

摘要：論述了橇裝式LNG加氣站的特點和優勢，LNG加氣站的主要設備(包括LNG儲罐、LNG低溫泵、LNG氣化器等)的技術要求。給出了典型橇裝式LNG加氣站的工藝流程，提出橇裝式LNG加氣站
摘要：論述了橇裝式LNG加氣站的特點和優勢，LNG加氣站的主要設備(包括LNG儲罐、LNG低溫泵、LNG氣化器等)的技術要求。給出了典型橇裝式LNG加氣站的工藝流程，提出橇裝式LNG加氣站是未來LNG汽車的主導加氣站。
關鍵詞：液化天然氣；橇裝式加氣站；LNG汽車；汽車加氣站；LNG加氣站
Application of Skid-mounted LNG Vehicle Filling Station
CHEN Shu-ping，REN Yong-ping，YIN Jin-song，WU Pin-fang
Abstract：The characteristics and advantages of skid-mounted LNG filling station and the technical requirement of main equipment of LNG filling station including LNG tank，LNG cryogenic pump，LNG vaporizer and so on are expounded. The process flow of typical skid-mounted LNG filling station is given. It is suggested that the skid-mounted LNG filling station is a leading gas station for LNG vehicles in future.
Key words：LNG；skid-mounted gas filling station；LNG vehicle；vehicle gas filling station；LNG filling station
1 概論
    近年來，為響應國家科技部推廣應用清潔燃料汽車的號召，天然氣汽車在我國很多城市得到迅猛發展，主要以壓縮天然氣(CNG)汽車為主，多數用于單次加氣行駛里程較短的城市出租車和公交車上。在國外，液化天然氣(LNG)汽車以其污染小、安全性能高、經濟效益顯著且適用于大型長途運輸車輛等優點而得到大力推廣。美國有3000輛LNG汽車和約100座LNG汽車加氣站，在該方面技術上處于領先地位[1、2]。在我國，北京、烏魯木齊、長沙、貴陽、杭州等地正在積極推廣LNG汽車及加氣站，并已建成多座LNG加氣站。這些加氣站中，除了常規的各設備在現場安裝組成完整系統的加氣站外，還有事先將加氣站各種設備在工廠集成安裝在一個或多個橇塊上運往現場的橇裝式LNG加氣站。橇裝式LNG加氣站具有安全、環保、能耗低、占地面積小、現場安裝方便、建設期短、可靈活移動等突出優點，成為一種具備良好發展前景的加氣站類型[3～5]。
2 橇裝式LNG加氣站的優勢
    橇裝式LNG加氣站將LNG通過低溫泵向LNG汽車加氣。如有需要，也可同時經高壓液體泵加壓、經氣化器氣化后向CNG汽車加氣，并且比同樣容量CNG加氣站的造價和運行費用低。另外，橇裝式LNG加氣站還有以下優勢：
    ① 機動靈活，占地少。不依賴天然氣管網，只需用LNG槽車來運載LNG作為氣源。站內所有工藝設備都安裝在一個橇塊上，整體尺寸較小(外形尺寸長×寬×高為12m×2.5m×3.31m)；控制系統安裝在一個改裝的標準集裝箱內(外形尺寸長×寬×高為6m×2.5m×3m)；充裝LNG前加氣站整體總質量只有21.8t，非常適于用汽車搬運?？筛鶕?jù)市場需求隨時改變加氣站地點，在城市尤為適宜。
    ② 安全、環保，能耗低。LNG已經經過了凈化處理，無須壓縮、冷卻、脫水、脫硫等電力消耗較大的裝置，整個生產工藝中省去了天然氣凈化設備和空氣壓縮機，大大減少了配套設施，不僅節約了設備造價，而且縮短了建設期。
    ③ 自動化程度高，易操作。配有自動控制系統，數據采集、可燃?xì)怏w監測、超壓停泵及低壓開泵等過程都自動完成，簡單易操作。
3 主要設備及技術要求

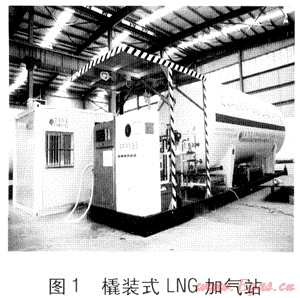

    圖1為橇裝式LNG加氣站，其主要設備包括LNG儲罐、LNG低溫泵、LNG氣化器、LNG加氣機、橇座，另外還有管道系統、控制系統及配套設施。單臺儲罐設計容積為35m3，設計壓力為1.2MPa，設計溫度為-196～+60℃，蒸發率≤0.2%。

3.1 LNG儲罐

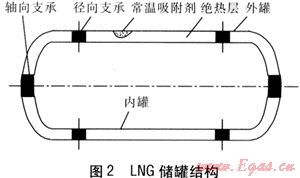

    橇裝式LNG加氣站的LNG儲罐采用臥式、雙層金屬結構的絕熱低溫儲罐，其結構見圖2。內罐一般采用奧氏體不銹鋼材料，如0Cr18Ni9、304等。外罐多采用普通低合金鋼，如16MnR。內外罐之間的支承宜采用在低溫下既有較高強度又有較低熱導率的低溫玻璃鋼結構。采用的絕熱方式主要有4種：堆積絕熱、真空粉末絕熱、高真空絕熱、高真空多層絕熱[6]。其中高真空多層絕熱以絕熱空間小、熱導率低、絕熱可靠等優勢，在LNG儲罐上得到廣泛應用，尤其適用于移動式低溫儲罐。對于高真空多層絕熱，維持夾層的真空度至關重要。首先，在抽真空時要確保腔內材料充分放氣，并確保多層材料層間真空度達到規定要求；其次，可在腔內放置常溫吸附劑，或采用添加吸附劑的層間隔熱材料，如填炭紙等，以吸附腔內材料可能釋放出的少量氣體[7]。

    LNG儲罐的設計、制造、安裝、定期檢測等應滿足LNG儲罐的有關規范標準，以保證安全。LNG儲罐的主要技術要求如下：
    ① LNG儲罐必須設置2套安全閥在線安裝的雙路系統，并設置1個轉換開關，在更換或維修時需要進行切換工作[8]。加氣站在搬運時儲罐易受到顛簸震動甚至撞擊而導致真空度降低或失去絕熱功能，影響儲罐的使用壽命，因此必須提供儲罐安全裝置，如避震器、防撞擊的保護裝置等。
    ② LNG儲罐要設計最高液位限定值，防止液位過高。若液位過高可通過溢流閥排出。在充注LNG時，應考慮到液體受熱后體積膨脹而出現液位超高的情況，應預留適當?shù)目臻g。
    ③ LNG儲罐在首次充注LNG之前，或因需要進行內部檢修而停止使用之后，應對儲罐進行惰化處理，要用惰性氣體N2或CO2將儲罐內的空氣或天然氣置換出來，避免形成天然氣與空氣的爆炸性混合氣體。
    ④ LNG儲罐應配有壓力控制裝置，應設置一定數量的壓力安全閥和真空安全閥，分別預防罐內發生超壓和負壓。此外，為了防止內罐損壞時LNG泄漏至內外罐壁之間的絕熱層，外罐必須設置足夠的安全排氣裝置。
    ⑤ LNG儲罐應設置一定數量的儀表，包括能顯示儲罐液位的液位計、顯示罐內壓力的壓力表和顯示罐內LNG液相溫度的溫度計。
3.2 LNG低溫泵
    LNG低溫泵一般采用潛液式低溫泵，由于LNG的低溫和易燃特性，不僅要求泵能承受低溫，而且對泵的氣密性和電氣安全性能要求更高。
    LNG低溫潛液泵是泵和電機整體潛入低溫LNG中輸送低溫LNG的機械。這種潛液泵將泵與電機整體安裝在一個密封的金屬容器內，不需要軸封，也不存在軸封的泄漏問題，泵的進出口用法蘭結構與輸送管道相連，因此不存在LNG的泄漏問題，很適合輸送LNG之類的低溫可燃液體。
   為防止LNG沿著電纜從連接處泄漏到接線盒遇到火花發生爆炸，通常在外接電纜與接線盒處設置2道氮?dú)饷芊獗Ｗo(hù)系統，阻斷LNG可能的泄漏通道。如果第1道N2保護失效，第2道N2密封系統仍可正常工作，而第1道N2保護失效時其壓力有顯著變化，安全監測裝置立即報警[3]。
   低溫泵應能達到以下要求：①必須有足夠的揚程和流量，以適應不同級別的汽車LNG儲存系統。現在一般采用變頻技術，均可滿足此要求。②盡可能減少運行時產生的熱量，以防止引發LNG氣化。③不可出現兩相流，否則會造成泵的損壞。
3.3 LNG氣化器
   LNG氣化器采用空溫式氣化器，LNG通過吸收外界大氣環境熱量而實現氣化過程，能耗很低。為提高LNG與環境的換熱效率，氣化器主體部分一般采用耐低溫的鋁合金縱向翅片管，它結構簡單，體積小，重量輕，制造和使用方便，換熱面積大，因而在各種低溫系統中廣泛應用[10]。影響氣化器工作的因素主要有流量、工作周期、工作壓力、大氣溫度、大氣相對濕度、風力、日照等條件。氣化器應滿足以下條件：
   ① 根據用氣的實際狀況進行設計，設計的最小氣化量應滿足在最惡劣工作環境下的最大用氣量要求。
   ② 氣化器在設計布置時，每1臺氣化器的入口處和出口處應設有切斷閥，并在出口切斷閥之前設置安全閥。
   ③ 氣化器應配備切斷熱源的裝置來確保安全；還應安裝溫度檢測設備，用來測量LNG和熱交換介質的進出口溫度，確保傳熱效率。
3.4 LNG加氣機
    LNG加氣機應能承受一定的低溫。一般應滿足下列要求：①出于安全考慮，不宜安裝在距儲罐很近的地方，也不得設在室內。②設有安全限壓裝置。③具有預冷裝置和收集車載氣瓶內剩余氣體的回氣控制裝置。④加氣完成后可通過控制系統立即關閉。⑤能夠顯示加氣量、單價及金額。
3.5 撬座
    橇座用于支撐整個系統，根據需要可以被汽車移動搬運。外形尺寸可根據加氣站規模大小而定，應滿足搬運過程中的強度要求。
4 橇裝式LNG加氣站工藝流程

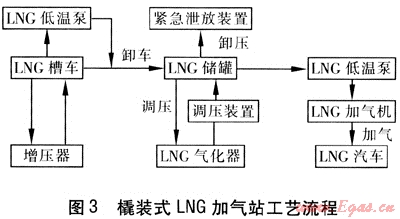

    橇裝式LNG加氣站的工藝流程見圖3，可分為4個部分[11～13]：卸車流程、調壓流程、加氣流程、卸壓流程。

   ① 卸車流程。將槽車內LNG轉移至加氣站LNG儲罐內，有2種方式：a.自增壓卸載，將在槽車增壓器中氣化的LNG返回槽車儲罐，增加儲罐壓力，卸載LNG。這種方法簡單，僅需少量管道和閥門。b.采用安裝在槽車上的LNG低溫泵來卸載，盡管存在造價高、結構復雜等問題，但因其卸載時間短、效率高而得到廣泛應用。
    ② 調壓流程。卸車完畢后，須對儲罐中的LNG進行升壓方可給汽車加氣。升壓方式有2種：a.通過LNG低溫泵低速循環進行升壓。b.通過儲罐上LNG氣化器升壓，將LNG在氣化器中氣化后通過調壓裝置進入儲罐，增加壓力，這種方式的優點是工藝、設備簡單且不耗能。目前LNG儲罐一般采用氣化器增壓就可達到所需壓力。
    ③ 加氣流程。儲罐中的LNG通過低溫泵加壓后送入加氣機，由加氣槍給汽車加氣，最高加氣壓力可達到1.6MPa。在給車載氣瓶加氣前應先給車載氣瓶卸壓，通過回氣口回收車載氣瓶中的余氣。加氣站設有車載氣瓶到儲罐氣相的回流管，可對車載氣瓶中余氣進行回收和計量。
    ④ 卸壓流程。儲罐在使用過程中，罐內壓力會升高。當儲罐壓力大于設定值時，緊急泄放裝置啟動，相關閥門打開，釋放儲罐中的氣體，降低壓力，確保儲罐安全。
5 結語
    橇裝式LNG加氣站可以遠離LNG接收站，為偏遠地區發展LNG汽車創造了條件。橇裝式LNG加氣站設備簡單，建站期短，造價和運行費用低，占地面積小。
    LNG汽車是天然氣汽車的發展趨勢。橇裝式LNG加氣站以其高度靈活性向LNG汽車加氣?？梢韵嘈?，橇裝式LNG加氣站將會隨著各種相關技術的成熟以及LNG汽車的普及而得到廣泛應用。
參考文獻：
[1] 吳佩英，周春.LNG汽車加氣站的橇裝化[J].煤氣與熱力，2008，28(7)：B13-B15.
[2] 陳叔平，謝高峰，李秋英，等.LNG、L-CNG、CNG加氣站的比較[J].煤氣與熱力，2007，27(7)：27-30.
[3] 張麗敏，陳福洋.LNG加氣機技術現狀[J].煤氣與熱力，2008，28(7)：B27-B29.
[4] 陳叔平，謝高峰，李秋英，等.天然氣加氣站的經濟性分析[J].天然氣工業，2007，27(1)：134-136.
[5] 喬國發，張孔明，李多金，等.橇裝式LNG-CNG汽車加氣站[J].天然氣工業，2005，25(3)：148-150.
[6] 徐烈.低溫絕熱與貯運技術[M].北京：機械工業出版社，1999.
[7] 賀紅明，林文勝，顧安忠.L-CNG加氣站技術淺析[J].天然氣工業，2007，27(4)：126-128.
[8] 顧安忠，魯雪生，汪榮順，等.液化天然氣技術[M].北京：機械工業出版社，2004.
[9] 張翼飛，仝曉龍.液化天然氣(LNG)輸送泵的特點與應用[J].水泵技術，2006，(6)：38-40.
[10] 陳叔平，昌錕，劉振全，等.低溫翅片管換熱器的傳熱試驗研究[J].低溫與超導，2006，34(2)：91-93.
[11] 吳佩英.LNG汽車加氣站設計的探討[J].煤氣與熱力，2006，26(9)：7-9.
[12] 王軍.LNG汽車和加氣站的探討[J].煤氣與熱力，2006，26(3)：4-5.
[13] 彭紅濤.天然氣汽車發展中存在的問題及對策研究[J].煤氣與熱力，2006，26(3)：26-28.

(本文作者：陳叔平1 任永平1 殷勁松2 鄔品芳2 1.蘭州理工大學石油化工學院 甘肅蘭州 730050；2.張家港富瑞特種裝備股份有限公司 江蘇張家港 215637)
